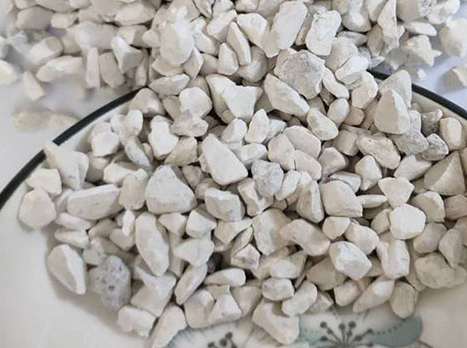

氧化鈣在生活中就是所謂的生石灰，那么關于它的制作方法大家又了解多少呢?今天就為大家介紹幾種氧化鈣的制作方法，希望可以幫助大家認識它。

　　將石灰石粗碎至150mm，并篩除30～50mm以下的細渣。無煙煤或焦炭要求粒度在50mm以下，其中所含低熔點灰分不宜過多，其無煙煤或焦炭的加入量為石灰石的7.5%～8.5%(重量)。將經篩選的石灰石及燃料定時、定量由窯頂加入窯內，于900～1200℃煅燒，再經冷卻即得成品。在煅燒工序副產二氧化碳。

　　用純硝酸溶解大理石，將其煮沸驅除干凈CO2。向熱溶液中加入石灰乳，過濾除去Cu、Fe、Mg等氫氧化物沉淀，加熱濾液當其接近沸騰時通入CO2產生Ca(HCO3)2，Ca(HCO3)2的量相當于加入的Ca(OH)2的量。煮沸該溶液，Ca(HCO3)2即分解成碳酸鈣沉淀，并攜帶痕量的Fe。濾液中的Ca(NO3)2經冷卻后加入1/3體積的濃氨水和濃的(NH4)2CO3則另有CaCO3沉淀下來。將CaCO3沉淀洗滌干燥，放在石英坩堝中在電爐上灼燒即得純的氧化鈣。

　　若要制得高純氧化鈣，則應先將高純硝酸鈣與高純碳酸銨合成碳酸鈣：將沉淀精制后，先于烘箱中烘干，再經灼燒(控制溫度逐漸升高)，于1000℃恒溫8h，取出稍冷后，干燥保存，制得的產品為99.999%的高純氧化鈣。
